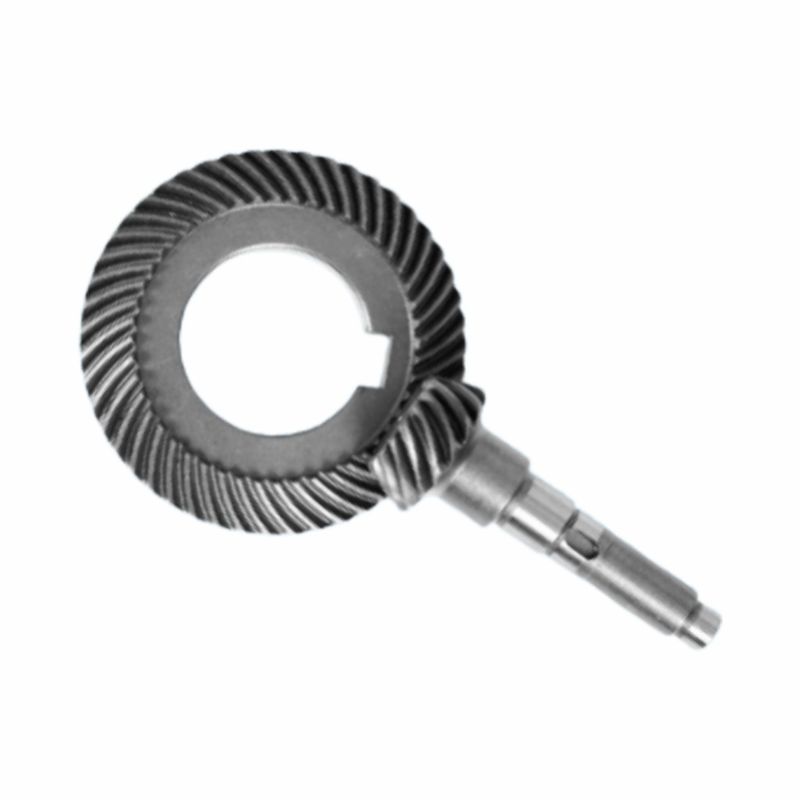

Kit di ingranaggi ad angolo ipoidico di coinvolgimento a 80 gradi per il micro riduttore

Kit di ingranaggi ad angolo ipoidico di coinvolgimento a 80 gradi per il micro riduttore

1Principio tecnico e caratteristiche strutturali
1 Progettazione non standard dell'angolo di intersezione dell'albero

• 80° angolo dell'albero:A differenza della trasmissione verticale a 90° degli ingranaggi ipoidi tradizionali, gli assi di ingresso e di uscita di questo ingranaggio sono disposti ad un angolo di 80°,che è adatto a scenari in cui lo spazio è limitato o è richiesta una trasmissione non ortogonale.
• Spostamento dell'asse:Il punto di reticolazione dell'ingranaggio ipoideo non è sull'asse, ma il disegno offset ottimizza la distribuzione dello stress di contatto della superficie dei denti per migliorare la capacità di carico.

2 Processo di rettifica degli ingranaggi e caratteristiche dei materiali

• Trattamento della superficie dei denti duri:Il processo di carburizzazione ed estinzione è adottato, la durezza della superficie del dente è fino a 56-62HRC, e dopo la macinazione ad alta precisione, la rugosità della superficie del dente Ra≤0,8μm,e il livello di precisione può raggiungere ISO 10 o superiore, che riduce significativamente l'usura e il rumore.
• Tecnologia di incrocio continuo:Utilizzando una macchina di lavorazione a guinzaglio a spirale CNC completa, indicizzazione continua di taglio attraverso una testa di taglio a doppio strato, evitando la perdita di precisione della tradizionale spaccatura intermittente dei denti,e supporto per la regolazione indipendente dei parametri delle superfici concave e convesse.

3 Disegno miniaturizzato

• Disegno compatto:Sono disponibili diametri fino a 38 mm e il peso è leggero, rendendoli adatti all'integrazione in apparecchiature di precisione.
• Configurazione dell'albero cavo:Alcuni modelli utilizzano l'albero di uscita cavo per il montaggio diretto di attacchi o viti a piombo, semplificando la progettazione meccanica.

2. Vantaggi di prestazione

1 Alto rapporto di riduzione e elevata efficienza

• Rapporto di trasmissione a una sola fase fino a 300:1:Rispetto ai riduttori di ingranaggi a vermi (efficienza di soli 60-70%), gli ingranaggi ipoidi hanno un'efficienza superiore al 90% e non hanno blocco automatico,che è adatto per scenari che richiedono trasmissione bidirezionale.
• Funzionamento a basso rumore:Il metodo di reticolazione dei denti a elica riduce l'impatto e, con il processo di rettifica degli ingranaggi, il rumore può essere controllato al di sotto di 60 dB, che è migliore di quello degli ingranaggi convelati ordinari.

2 Alta capacità di carico e lunga durata

• Maggiore resistenza al contatto:Dopo la carburizzazione e l'estinguimento, sulla superficie del dente si forma uno strato indurito di 0,3-0,5 mm,e la tensione di contatto può essere aumentata di oltre il 30% in combinazione con il design ottimizzato della zona di contatto della superficie dei denti.
• Resistenza agli urti:Adatto per frequenti condizioni di avvio-arresto o fluttuazioni di carico.

3 Adattabilità spaziale

• Installazione flessibile:Supporta l'installazione di flange, installazione a piedi e altri metodi, e l'albero di uscita può essere personalizzato per adattarsi a strutture meccaniche complesse.
• Ottimizzazione della distanza di spostamento:Regolando il spostamento dell'asse, la resistenza della piccola ruota può essere bilanciata con l'efficienza della trasmissione.

3Scenari tipici di applicazione
1 Automazione industriale

• Articulazioni robot collaborative:Ad esempio, le articolazioni del polso dei robot a doppio braccio utilizzano ingranaggi ipoidi a 80° per ottenere una trasmissione ad alta densità di coppia riducendo al contempo il volume delle articolazioni.
• Fase di posizionamento preciso:Un meccanismo di movimentazione dei wafer nelle apparecchiature a semiconduttore che garantisce la precisione di posizionamento (errore di ripetibilità ≤ ± 1 minuto di arco) utilizzando un elevato rapporto di riduzione e caratteristiche di bassa reazione.

2 Macchine mediche e alimentari

• Dispositivi per strumenti chirurgici:Le giunture rotanti, come gli endoscopi, richiedono un basso rumore, una lunga durata e materiali conformi alla FDA.
• Apparecchiature per l'imballaggio di alimenti:il meccanismo di indicizzazione della macchina di riempimento ad alta velocità deve resistere a frequenti urti di partenza e di arresto e le caratteristiche resistenti all'usura dell'ingranaggio ipoideo possono prolungare l'intervallo di manutenzione.

3 Aerospaziale e militare

• Sistema di controllo del volo degli UAV:Il micro riduttore è utilizzato per il controllo servo e l'angolo di intersezione dell'asse a 80° ottimizza il layout dello spazio interno della fusoliera.
• Dispositivi di guida dei missili:In condizioni di temperature estreme (-50°C a 125°C) e ambienti di vibrazione, gli ingranaggi spenti carburizzati sono più affidabili rispetto agli ingranaggi a vermi tradizionali.

4Suggerimenti di manutenzione e selezione

• Requisiti di lubrificazione:L'olio lubrificante deve essere sostituito dopo 300 ore di primo funzionamento e il livello dell'olio deve essere controllato ogni 3000 ore o sei mesi.
• L'accesso all'olio di oliva è consentito solo per evitare la miscelazione dell'olio minerale con l'olio sintetico.
• Ispezione del sigillo dell'olio:Assicurarsi che il sigillo dell'olio sia immerso nell'olio durante la conservazione a lungo termine per evitare che i labbra si induriscano; se durante il funzionamento si verifica una perdita di olio, il sigillo dell'olio deve essere sostituito in tempo utile.
