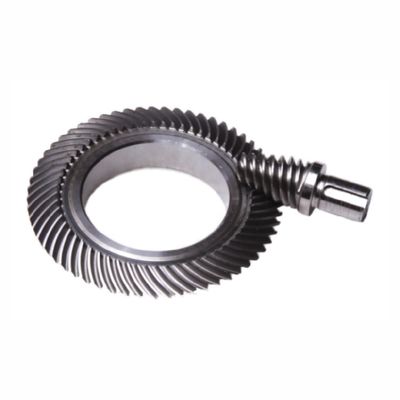

Dispositivo a guinzaglio ipoidico con alto rapporto di riduzione HRH motore a vermi elicoidali

Per ingranaggi ipoidi ad alto rapporto si intende un sistema di ingranaggi ipoidi che fornisce una riduzione significativa della velocità o un aumento della coppia.Il termine "ratio elevato" indica che il sistema di ingranaggi raggiunge un elevato rapporto di riduzione tra i parametri di ingresso e di uscita.

• gli ingranaggi ipoidi ad elevata riduzione sono progettati specificatamente per ottenere una riduzione significativa della velocità e un aumento sostanziale della coppia; sono in grado di ottenere rapporti di riduzione più elevati,in genere da 101:1 a 100:1 o anche di più.
• ingranaggi ipoidi ad alta riduzione, con la loro capacità di ottenere una riduzione sostanziale della velocità e un'elevata coppia di uscita,sono spesso utilizzati in applicazioni che richiedono una significativa trasmissione di potenza e amplificazione della coppiaEssi sono comunemente impiegati in macchinari industriali pesanti, sistemi di trasmissione di potenza e robotica.
• Mentre sia gli ingranaggi ipoidi comuni che gli ingranaggi ipoidi ad alta riduzione sono progettati per gestire la coppia,Gli ingranaggi ipoidi ad alta riduzione sono generalmente costruiti per resistere a carichi di coppia più elevati a causa del loro uso previsto in applicazioni che richiedono una coppia di potenza elevata..
• Il design e la geometria dei denti degli ingranaggi ipoidi ad alta riduzione sono ottimizzati per ottenere rapporti di riduzione più elevati e gestire una coppia maggiore.profili dentali migliorati, e un trattamento termico specializzato per soddisfare i requisiti di carico e coppia più elevati.

L'ipoide ad alto rapporto di riduzione, noto anche come motore a vermi elicoidali, è un'alternativa ai motori a vermi tradizionali.

Rispetto alla trasmissione a vermi, l'azionamento ipoide ad alto rapporto di riduzione ha molti vantaggi:

Caratteristiche degli ingranaggi ipoidi:

• Variazioni dell'angolo di trasmissione della coppia
• Capaci di sopportare carichi maggiori
• La trasmissione è più stabile e il rumore è basso
• Dispositivo di offset regolabile

Vantaggi della trasmissione degli ingranaggi ipoidi:

• L'asse della piccola ruota è spostato, il che aumenta l'angolo di elica della piccola ruota, con conseguente aumento significativo del diametro della piccola ruota,aumentando così la resistenza e la rigidità della piccola ruota· e raggiungendo un rapporto di trasmissione più elevato rispetto agli ingranaggi a spirale concave nelle stesse condizioni.
• Il trattamento termico facilita anche la macinatura, migliora le aree di contatto,migliora la finitura della superficie dei denti e riduce il rumore.
• Il spostamento dell'asse consente una maggiore libertà nella disposizione della trasmissione nello spazio.
• L'asse è spostato e può essere attraversato, e entrambe le ruote possono essere supportate da cavalletti stabili.
• L'angolo della piccola elica della ruota è aumentato, la resistenza è notevolmente migliorata e può adattarsi a un rapporto di trasmissione più grande.
• Buone condizioni di lubrificazione e elevata efficienza della trasmissione.

Svantaggi rispetto ad altri tipi di azionamento a asse scaglionato:

• Il calcolo e la progettazione sono molto più complicati di altre coppie di ingranaggi.
• Rispetto agli ingranaggi a spirale ortogonali generali, il calcolo della regolazione dei denti è più complicato e l'adeguamento dell'area di contatto è anche difficile.
• Le condizioni di lubrificazione sono elevate e sono necessari speciali lubrificanti per ingranaggi ipoidi.
