Set di ingranaggi ipoidi con albero integrale extra lungo per attrezzature pesanti

Dispositivi di ingranaggi ipoidi ad allungamento integrale per apparecchiature pesanti

▶Posizionamento del prodottoSi tratta di una serie di trasmissioni ortogonali di alta gamma sviluppata da DINGSCO per applicazioni industriali pesanti, classificata come Hypoid Gear.si rivolge alla domanda di grande coppia, elevato rapporto di riduzione e lunga durata di vita, che funge da componente centrale di trasmissione per le apparecchiature pesanti.

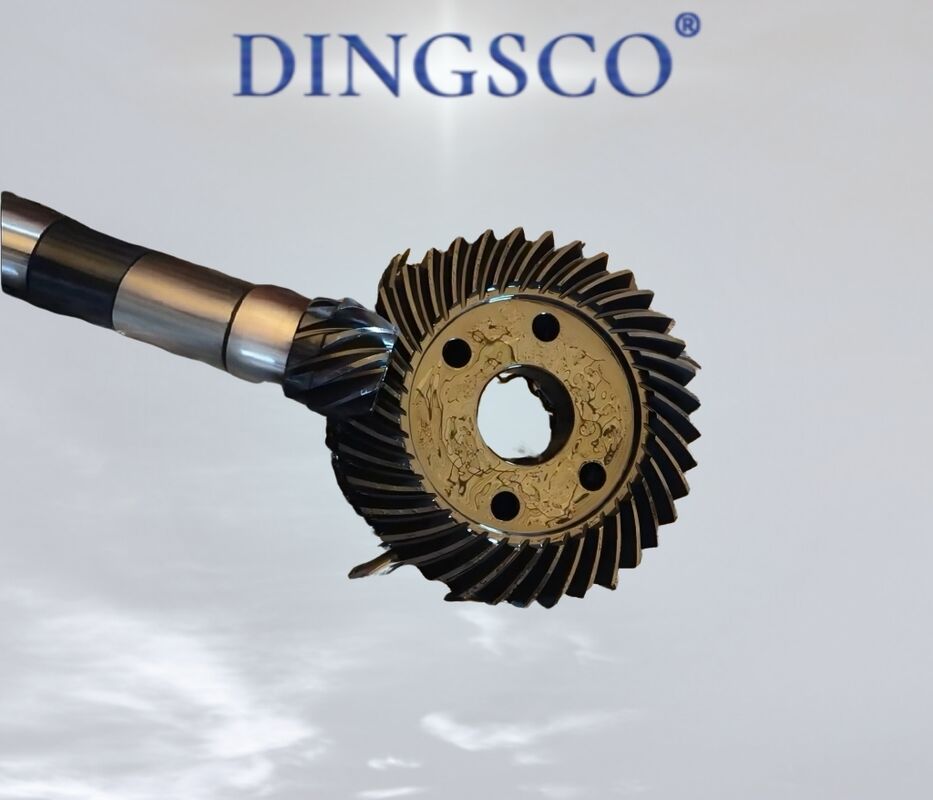

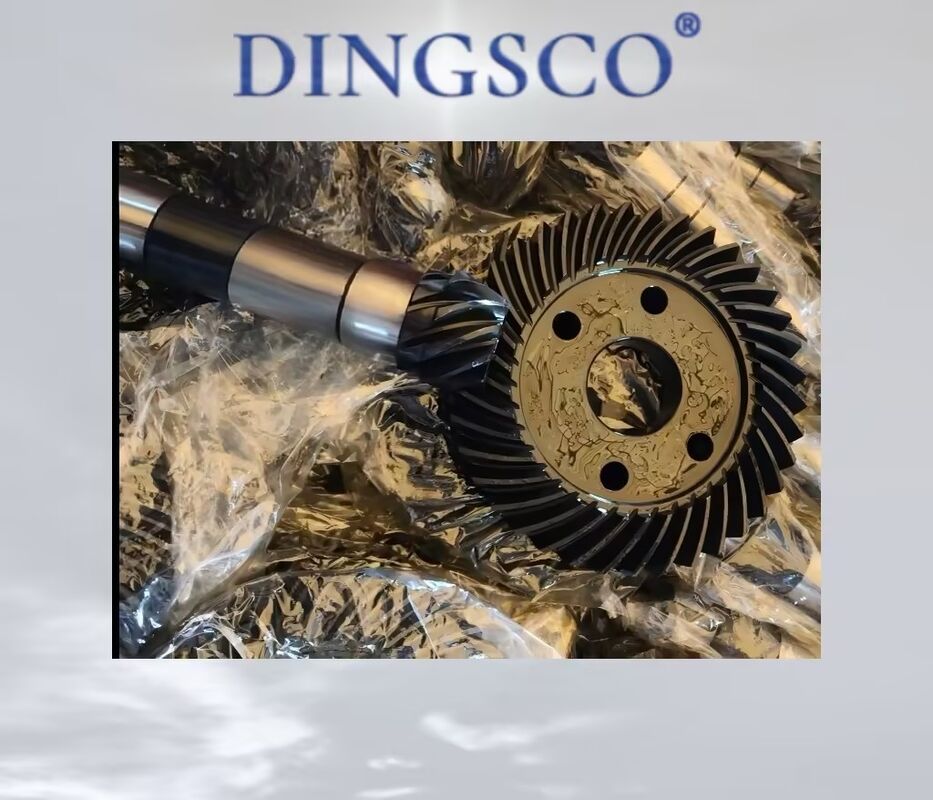

▶Progettazione strutturale:Adotta una struttura a coppia di albero di pignone integrale extra-lungo + ingranaggio ad anello a disco: l'albero di pignone integra sezioni di montaggio multi-posizione (sede del cuscinetto, scanalatura di tenuta, filo di blocco, ecc.),con un'estensione dell'albero lunga per supportare l'alimentazione esterna e soddisfare i requisiti di trasmissione a lunga distanza; l'ingranaggio anulare è dotato di fori di montaggio standard per la flange,con un'impostazione precisa e un'installazione stabile, in grado di resistere a forti carichi.

▶Vantaggi del processo:La superficie del dente è trattata mediante carburizzazione e spegnimento + macinazione CNC ad alta precisione, con durezza superficiale ≥ HRC58.Il modello di contatto con i denti è ottimizzato professionalmente per un controllo preciso delle reazioni; è rigorosamente conforme alle norme internazionali degli attrezzi, come ISO 17485, con errore di passo cumulativo e errore di profilo controllati al grado ISO 5-6,con una precisione di lavorazione uguale a quella delle controparti importate.

▶Prestazioni di base:
1. Alta capacità di carico: la progettazione dell'asse di spostamento dell'ingranaggio ipoideo migliora notevolmente la rigidità dell'albero dei pinioni, con una capacità di carico aumentata di oltre il 30% rispetto agli ingranaggi a guinzaglio a spirale della stessa specifica,con una capacità di accensione superiore a 50 W,;
2. Rapporto di riduzione elevato: fornisce un grande rapporto di trasmissione di uscita superiore a 1:10, adattandosi alle esigenze di riduzione dei carichi pesanti;
3. Lunga durata di vita e affidabilità: il profilo dei denti ottimizzato e il trattamento termico forniscono un'eccellente resistenza alla flessione e alla fatica da contatto,garantire un funzionamento stabile in condizioni difficili e una lunga durata di vita.

▶Applicazioni tipiche:Grandi riduttori industriali, macchine utensili pesanti, macchinari da costruzione, attrezzature minerarie, attrezzature metallurgiche e altri scenari industriali pesanti che richiedono l'ingresso di estensioni di albero lunghe.

DINGSCO Precision Gear Solutions️Forza pionieristica nella trasmissione delle apparecchiature

Vantaggi principali: attrezzature all'avanguardia × processi digitalizzati × servizi a ciclo completo
