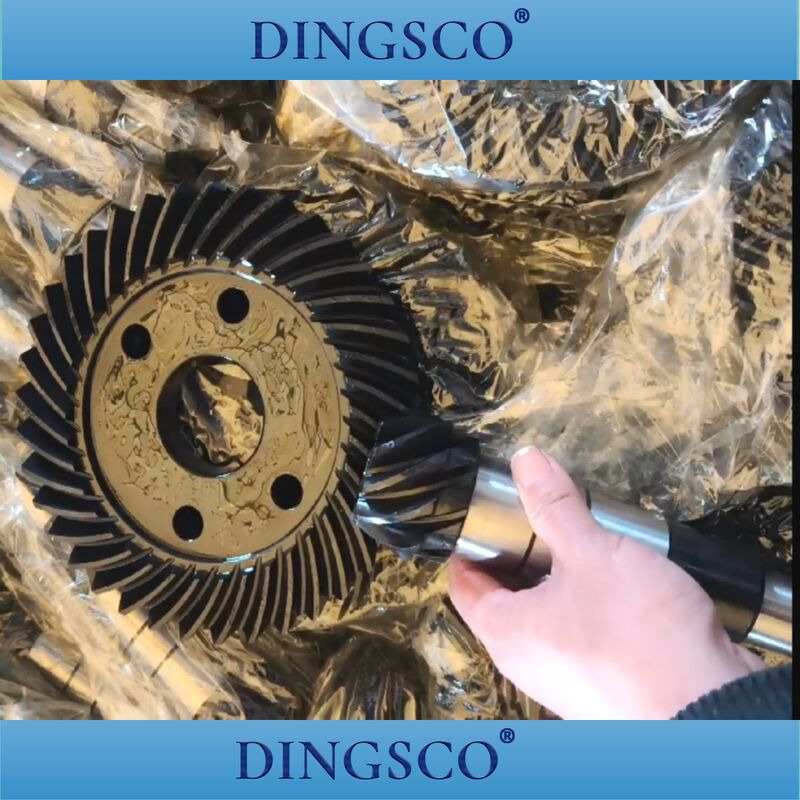

Setti di ingranaggi a bevole a spirale ad alta precisione per sistemi di azionamento industriale ad angolo retto
Questa serie di ingranaggi e pignoni a convezione a spirale di precisione è realizzata in acciaio legato di alta qualità con trattamento di indurimento superficiale fino a HRC 58 ‰ 62.Combinato con un profilo dentale a spirale di alta precisione di ISO 6 (AGMA 10), è caratterizzato da basso rumore, elevata capacità di coppia e vita di servizio ultra lunga.macchine per la costruzione e riduttori industriali. Esso subisce un'ispezione completa prima di lasciare la fabbrica per garantire prestazioni stabili e affidabili.
Vantaggi di prestazione
-
Alta efficienza e basso rumore
Il design dei denti a spirale garantisce una mescolanza liscia, riducendo i livelli di vibrazione e rumore del 15~20% rispetto agli ingranaggi convelati dritti, rendendolo ideale per i sistemi di trasmissione di precisione.
-
Capacità di carico eccezionale
La superficie dei denti rinforzata e la geometria dei denti ottimizzata consentono all'equipaggiamento di gestire carichi di coppia e di urto elevati, adatti a applicazioni industriali e automobilistiche pesanti.
-
Durabile e affidabile
La costruzione in acciaio legato e la lavorazione di precisione garantiscono una lunga durata di servizio con una manutenzione minima, anche in funzionamento continuo.
Applicazioni tipiche
-
Cavi di cambio industriali e riduttori di velocità
-
Unità di azionamento ad angolo retto
-
Macchine e apparecchi per la costruzione
-
Apparecchiature metalurgiche e industriali pesanti
-
Sistemi di trasmissione di energia, cemento e potenza
| Setti di ingranaggi a guinzaglio a spirale di precisione per trasmissione di potenza a carico pesante |
| Specificità |
| Materiale |
20CrMnTi, 20CrMo
42CrMo, 45# ecc. |
Superficie |
Brillante. |
| Forma |
Spirale |
Angolo di pressione |
20°, può essere personalizzato |
| Profil dentale |
Tipo Gleason |
Grado di precisione |
Grado ISO 6-7 |
| Trattamento |
Smallatura |
Modulo (M) |
≤ 4 |
| Trattamento termico |
Carburante, calmante, carbonitridante, calmante ad alta frequenza, temperatore ecc. |
Applicazione |
Cavi di cambio e riduttori industriali
|
Attrezzature di produzione avanzate
DH dispone di molteplici macchine di rettifica a guinzaglio a spirale a 7 assi a 5 collegamenti CNC e macchine di rettifica a guinzaglio in grado di elaborare un accoppiamento dei denti ipoidi e trasversali con alto rapporto di riduzione.
Attrezzature di prova avanzate
Utilizzare un centro di misurazione di ingranaggi ad alta precisione per completare il rilevamento dell'accuratezza del passo dell'ingranaggio, il rilevamento degli errori del profilo dentale e la correzione inversa degli errori del profilo dentale.
Software professionale
La nostra fabbrica ha un set completo di software per realizzare la produzione digitale a circuito chiuso di ingranaggi a spirale, funzioni come la progettazione degli ingranaggi, il calcolo della resistenza, l'analisi dei contatti, il calcolo degli strumenti,inversione dell'errore di profilo dentale, ecc. I metodi di lavorazione includono la lavorazione a cinque utensili (impostazione fissa) e la G-plete di tapper, il metodo di inclinazione a forma a spirale (SFT) e il metodo di inclinazione a forma ipoidea (HFT) di equidep cicloide, ecc.
