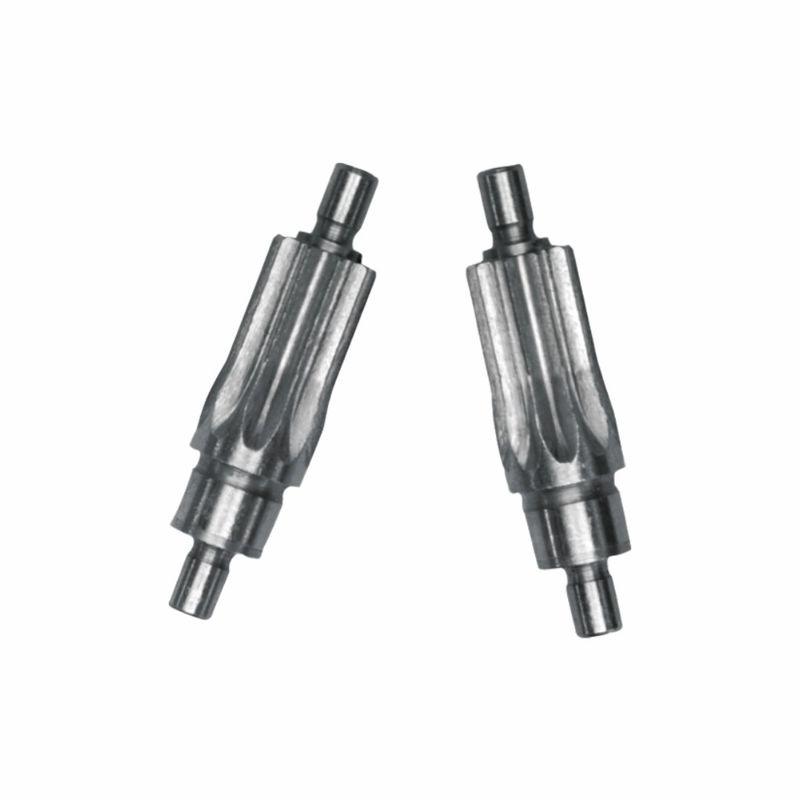

Componente di trasmissione ad albero scanalato per trapani elettrici a batteria da 7 mm

Componente di trasmissione albero scanalato per trapani elettrici a batteria da 7 mm

I. Funzioni di base —— “Albero di trasmissione di potenza” del trapano elettrico
L'albero scanalato è un componente di trasmissione chiave tra il cambio e il mandrino/albero di uscita del trapano elettrico, che svolge tre compiti fondamentali:
1. Trasmissione di potenza
La rotazione ad alta velocità erogata dal motore del trapano elettrico viene trasmessa al mandrino attraverso l'ingranamento dei denti scanalati, azionando la rotazione della punta del trapano. Con il contatto multi-dente, rispetto alla trasmissione a singola chiavetta, la capacità di carico della coppia viene aumentata di 3-5 volte (in linea con il requisito di coppia di 10-50 N·m di un trapano elettrico da 7 mm).
2. Adattamento della coppia
Il profilo del dente scanalato a evolvente (o scanalatura rettangolare) dell'albero scanalato può ottimizzare il profilo del dente per rendere la distribuzione della coppia più uniforme ed evitare la concentrazione locale delle sollecitazioni. Durante i frequenti avviamenti-arresti e le variazioni di carico del trapano elettrico, riduce l'usura dei denti dell'albero e prolunga la durata.
3. Guida di precisione
La precisione di coassialità dell'albero scanalato garantisce la concentricità di trasmissione tra il motore e il mandrino, rendendo la rotazione della punta del trapano ≤ 0,1 mm, migliorando la precisione di foratura ed evitando la deviazione e la rottura della punta del trapano.

II. Coordinamento con il meccanismo del trapano elettrico —— Modalità duale “Rotazione + Impatto”
Se il trapano elettrico ha una funzione di impatto, l'albero scanalato deve cooperare con un blocco di impatto/frizione per realizzare l'azione composita “taglio rotatorio + impatto assiale”:
1. Modalità di rotazione pura (ad es. foratura di legno, plastica)
L'albero scanalato si ingrana direttamente con l'ingranaggio di uscita del cambio, trasmette uniformemente la coppia del motore e aziona il mandrino per far ruotare la punta del trapano. La velocità di rotazione viene regolata dal cambio per soddisfare i requisiti di foratura di diversi materiali.
2. Modalità di rotazione a impatto (ad es. foratura di cemento, muro di mattoni)
L'albero scanalato è collegato a un blocco di impatto (con denti smussati). Durante la rotazione, i denti scanalati spingono il blocco di impatto a muoversi assialmente e a collidere con il blocco di impatto fisso, generando un impatto ad alta frequenza. Il materiale ad alta resistenza dell'albero scanalato può sopportare il carico da impatto e garantire il funzionamento stabile della funzione di impatto.

III. Design chiave —— “Miniaturizzazione + Alta affidabilità” per trapani elettrici
Per soddisfare lo spazio compatto e l'elevata affidabilità dei trapani elettrici a batteria da 7 mm, l'albero scanalato presenta questi design speciali:
1. Dimensioni e precisione
▶Diametro dell'albero ridotto (in linea con un mandrino da 7 mm, il diametro esterno dell'albero scanalato ≤ 10 mm), utilizzando una scanalatura rettangolare di centraggio di piccolo diametro, con una larghezza del dente di 2-4 mm, garantendo la capacità di carico della coppia in dimensioni ridotte.
▶I denti scanalati sono lavorati mediante hobbing + rettifica, con una precisione del profilo del dente di grado 7-8 e una rugosità superficiale Ra ≤ 0,8μm, riducendo il rumore di ingranamento e migliorando l'efficienza di trasmissione.
2. Materiale e trattamento termico
È selezionato acciaio legato a medio tenore di carbonio. Dopo la tempra e il rinvenimento, i denti scanalati vengono induriti per induzione e l'anima rimane tenace, resistendo alla torsione e alla rottura pur essendo resistente all'usura.
3. Antiallentamento e assemblaggio
L'albero scanalato e l'estremità di uscita del cambio adottano un accoppiamento forzato + posizionamento dell'anello di ritegno. Dopo l'assemblaggio, l'eccentricità assiale ≤ 0,1 mm, evitando l'allentamento dell'albero scanalato causato dalla vibrazione del trapano elettrico; quando si abbina con il manicotto scanalato del mandrino, vengono utilizzati anelli di ritegno elastici o bloccaggio filettato per garantire l'affidabilità della trasmissione.

IV. Modalità di guasto e garanzia della durata
I guasti comuni dell'albero scanalato del trapano elettrico includono l'usura della superficie del dente, la frattura della radice del dente e lo slittamento della scanalatura, che possono essere evitati attraverso l'ottimizzazione del design:
1. Usura della superficie del dente: Adottando il rivestimento in cromo duro o il trattamento di nitrurazione, la durezza della superficie del dente viene aumentata a HRC60-65 e la durata resistente all'usura viene estesa di 2 volte.
2. Frattura della radice del dente: Ottimizzando lo smusso della radice del dente scanalato, riducendo il fattore di concentrazione delle sollecitazioni ed evitando la rottura della radice del dente sotto carico da impatto.
3. Slittamento della scanalatura:Controllando l'interferenza del lato del dente e cooperando con l'espansione elastica del manicotto scanalato per prevenire lo slittamento indotto dal carico.

Questo set di alberi scanalati è la “spina dorsale della potenza” dei trapani elettrici a batteria da 7 mm: trasmette la coppia attraverso l'ingranamento multi-dente, si adatta sia alle modalità di rotazione pura che a quelle di rotazione a impatto e, con un design miniaturizzato e ad alta precisione, garantisce la precisione di foratura e l'affidabilità del trapano elettrico in uno spazio ristretto e con carichi variabili. L'ottimizzazione coordinata del suo materiale, del processo e della precisione consente all'albero di piccole dimensioni di trasportare una coppia elevata, supportando l'applicazione a pieno scenario del trapano elettrico, dal fai-da-te domestico alle operazioni industriali leggere —— Un piccolo albero guida una grande energia ed è la base di trasmissione fondamentale per il funzionamento efficiente del trapano elettrico.
