Spline interne ed esterne personalizzate, pozzi di spline, spline involte
Lo spline è un metodo di connessione ampiamente utilizzato nei componenti meccanici, utilizzato principalmente per ottenere un movimento di rotazione verticale all'interno di un intervallo compatto.
Lo spline è costituito da un albero di spline e da una manica di spline.Il profilo dei denti dell'albero di spline corrisponde al profilo dei denti del diametro interno della manica di spline per formare una struttura in cui le due parti si mescolano tra loroQuesta struttura consente alla manica di spline di scivolare linearmente rispetto alla direzione assiale, e quando l'albero ruota, la manica di spline ruoterà anche a causa della rete del profilo del dente.Questo progetto consente al meccanismo di rimanere compatto ed è adatto per sistemi meccanici che richiedono prestazioni così compatte.
La classificazione dello spline
A seconda della forma e del profilo dei denti, le spline possono essere suddivise in molti tipi, principalmente tra cui spline rettangolari, spline involute e spline triangolari.le spline possono anche deformarsi in denti a tamburo, denti a elica, ecc. per soddisfare le diverse esigenze di lavoro.
La definizione di spline
Lo spline è un elemento di collegamento meccanico con più denti chiave distribuiti uniformemente intorno all'albero e al foro del mozzo.Questi denti chiave sono disposti lungo la circonferenza dell'albero per formare una connessione spline.
Caratteristiche e vantaggi degli spline
1. Alta resistenza:Dato che i denti dello spline sono integrati con l'albero, la resistenza dell'albero è meno indebolita, in modo da poter sopportare carichi più grandi.che migliora ulteriormente la sua capacità di trasmettere carichi.
2. Alta precisione:La connessione spline ha un'elevata precisione di centraggio, buone prestazioni di centraggio e un'elevata precisione e qualità della connessione.che consente allo spline di mantenere un'elevata stabilità e precisione durante la trasmissione del moto di rotazione e della coppia.
3Buona intercambiabilità:La spline ha una buona guida e un'intercambiabilità, che è conveniente per la regolazione e l'assemblaggio del meccanismo.che possono migliorare l'efficienza della produzione e ridurre i costi di manutenzione.
4Ampia gamma di applicazioni:Gli spline sono ampiamente utilizzati in automobili, macchinari, aerospaziale e altri campi.può utilizzare spline per ottenere la trasmissione di potenzaLa sua varietà di tipi e di forme consente alle spline di adattarsi a diversi ambienti di lavoro e requisiti di carico.

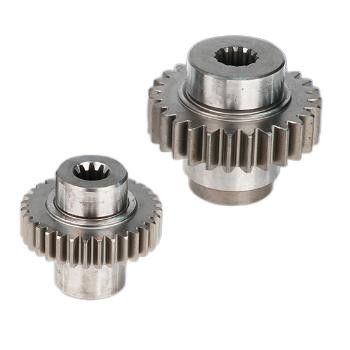

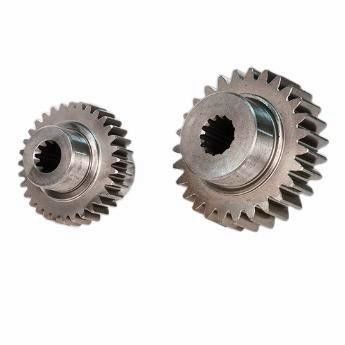

Spline interne ed esterne personalizzate, pozzi di spline, spline involte
| Prodotti |
Spline interne ed esterne personalizzate, pozzi di spline, spline involte |
| Materiale |
20CrMnTi/20CrMo/20CrNiMo/18CrNiMo/38CrMoAl/42CrMo/40Cr |
| Forma |
Spline interne ed esterne, pozzi di spline, spline involte |
| Processo di produzione |
Le spline interne sono perforate o a fessura, e le spline esterne sono a gomma o fresate |
| Grado di precisione dei denti |
Grado ISO 5-8 |
| Trattamento termico |
Temperatura, carburizzazione, nitrurazione, estinzione |
| Applicazione |
Automotive, macchine, aerospaziale |
DINGSCO-Siamo impegnatiper essere il miglior fornitore di ingranaggi a spirale di alta precisione.
130 anni di esperienza nella fabbricazione di ingranaggi industriali.
2Prodotti principali:gli ingranaggi a spirale, gli ingranaggi ad alto rapporto di riduzione, gli ingranaggi ipoidi e gli ingranaggi cilindrici.
3Nel 2023, la Hunan Dinghan New Material Technology Co., Ltd. è stata fondata come un'unità commerciale specializzata di società di esportazione internazionale.
