Caratteristica
Gli ingranaggi sono realizzati in acciaio legato ad alta resistenza a basso tenore di carbonio, carburato e temprato. La durezza della superficie del dente raggiunge HRC58-62. Tutti gli ingranaggi adottano la tecnologia di rettifica degli ingranaggi CNC, con alta precisione e buon contatto.
Velocità di trasmissione elevata: il livello singolo è superiore al 96,5%, il doppio stadio è superiore al 93% e il triplo stadio è superiore al 90%.
Specifica
| Materiale |
20CrMnTi,18CrNiMo7-6, 20MnCr5 ecc |
| Forma |
Smusso |
| Durezza |
Temprato |
| Superficie |
Luminoso |
| Angolo di pressione |
20°, può anche essere personalizzato |
| Grado di precisione |
Grado ISO 6-7 |
| Gamma di diametri delle ruote dentate |
20-1250mm |
| Trattamento termico |
Carburazione, tempra, carbonitrurazione, alta frequenza, tempra, rinvenimento ecc. |
| Elaborazione |
Forgiatura, dentatura, modellatura, rasatura, rettifica, ecc |
| Applicazione |
Riduttore |

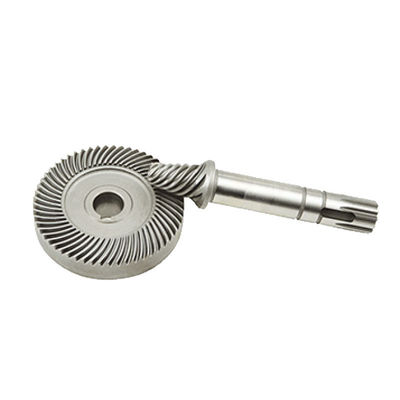

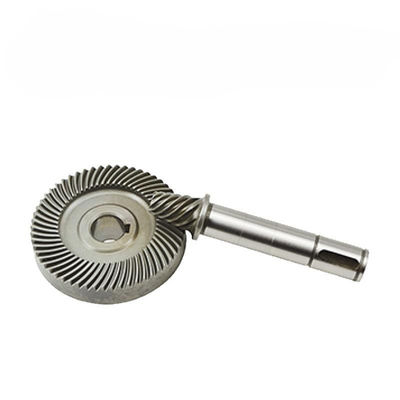

Principalmente impegnato nella progettazione, lavorazione e vendita di materiali ad alta precisione, ad alta resistenza,
ingranaggi conici a spirale di piccolo modulo, ingranaggi ipoidi ad alto rapporto di riduzione e ingranaggi cilindrici.
Caratteristiche di elaborazione:
1. Produzione di precisione DH: gli ingranaggi conici a spirale richiedono processi di produzione di precisione a causa della complessa geometria dei denti. I denti degli ingranaggi sono generalmente prodotti utilizzando utensili da taglio specializzati. La precisione del processo di taglio influisce direttamente sulle prestazioni e sulla durata dell'ingranaggio. Disponiamo di più rettificatrici per ingranaggi conici a spirale CNC a 7 assi e 5 collegamenti e fresatrici per ingranaggi, in grado di elaborare ingranaggi ipoidi ad alto rapporto di riduzione e accoppiamenti a denti ad arco sulle estremità.
2. Rettifica degli ingranaggi: dopo il processo di taglio iniziale, spesso è necessario rettificare gli ingranaggi conici a spirale. La rettifica aiuta a migliorare la finitura superficiale dei denti degli ingranaggi, la precisione e il contatto dente a dente. Garantire il corretto ingranamento degli ingranaggi per ridurre il rumore e le vibrazioni durante il funzionamento.
3. Trattamento termico: il trattamento termico è un passaggio essenziale nella lavorazione degli ingranaggi conici a spirale. Implica il riscaldamento dell'ingranaggio a una temperatura specifica e quindi il raffreddamento per ottenere la durezza e la resistenza richieste. Il trattamento termico aiuta a migliorare la durata degli ingranaggi e la resistenza all'usura.
4. Ispezione e controllo qualità: a causa della natura critica degli ingranaggi conici a spirale, durante il processo di produzione vengono adottate rigorose procedure di ispezione e controllo qualità. Per garantire la precisione dimensionale e la coerenza del profilo dei denti degli ingranaggi, utilizziamo vari metodi di misurazione, come macchine di misura a coordinate tridimensionali (CMM), e utilizziamo il centro di misurazione degli ingranaggi ad alta precisione per completare il rilevamento della precisione del passo degli ingranaggi, il rilevamento degli errori del profilo dei denti e l'inversionese la correzione degli errori del profilo del dente.
