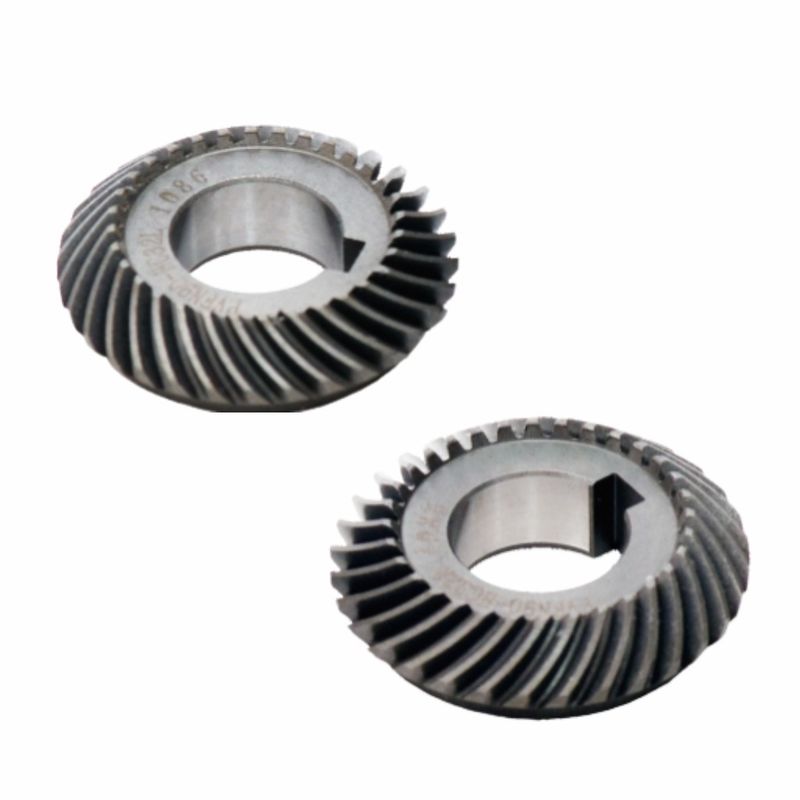

Ingranaggio di riduzione angolo 90° Pinione di sterzo per riduttore planetario 60

Pignone sterzo 90° con angolo di riduzione per riduttore epicicloidale 60

Alta precisione:Al fine di garantire la precisione di trasmissione del riduttore epicicloidale 60, la precisione di fabbricazione dell'ingranaggio angolare è elevata. In termini di tecnologia di elaborazione, è necessario controllare rigorosamente l'errore di forma del dente e l'errore di passo del dente per garantire una trasmissione di potenza accurata, rendere più precisa l'uscita del riduttore e soddisfare le esigenze di scenari applicativi sensibili alla precisione della trasmissione, come apparecchiature di automazione e strumenti di precisione.

Elevata capacità di carico:Il riduttore epicicloidale 60 deve trasmettere coppie elevate in molte condizioni operative e gli ingranaggi angolari devono avere resistenza e rigidità sufficienti per sopportare questi carichi. Di solito vengono selezionati acciai legati ad alta resistenza e la loro durezza e resistenza alla fatica vengono migliorate attraverso la tempra e la cementazione, in modo da garantire un funzionamento affidabile in condizioni di lavoro complesse ed evitare usura o frattura prematura.

Buona efficienza di trasmissione:Nel processo di trasmissione di potenza, la perdita di attrito dell'ingranaggio angolare stesso dovrebbe essere la più piccola possibile per migliorare l'efficienza di trasmissione complessiva del riduttore epicicloidale 60. Ciò dipende dal processo di produzione di precisione per garantire la finitura superficiale del dente, nonché da una progettazione ragionevole della lubrificazione, ridurre la perdita di energia, ridurre la generazione di calore durante il funzionamento e migliorare la stabilità e l'economia del sistema.

Diversi parametri del profilo del dente hanno effetti diversi sulle sue prestazioni:

ⅰNumero di denti

• Influisce sul rapporto di trasmissione: Se il numero di denti tra l'ingranaggio angolare e l'ingranaggio di accoppiamento di fase è elevato, il rapporto di trasmissione è elevato, la velocità di uscita è bassa ma la coppia è elevata, il che è adatto per occasioni che richiedono coppia elevata e bassa velocità; La differenza del numero di denti è ridotta, il rapporto di trasmissione è ridotto, la velocità di uscita è elevata, la coppia è ridotta ed è adatto a scenari con requisiti di velocità elevata.
• Influisce sulla stabilità:In generale, più sono i denti e più sono i denti coinvolti contemporaneamente nell'ingranamento, più la trasmissione è stabile.

ⅱModulo

• Influisce sulla capacità portante:Il modulo è un parametro importante per misurare la dimensione dell'ingranaggio, il modulo è grande, la dimensione del dente è grande, il carico può essere sopportato da grandi, adatto a condizioni gravose; Se il modulo è piccolo, la dimensione del dente è piccola e la capacità portante è bassa, il che viene spesso utilizzato in occasioni con carichi leggeri, dimensioni e peso sensibili.
• Influisce sulla precisione della trasmissione:Se il modulo è grande, il passo dei denti è grande e gli errori di produzione e installazione hanno un impatto relativamente grande sulla precisione della trasmissione; Se il modulo è piccolo, il passo dei denti è piccolo, il che può raggiungere un'elevata precisione di trasmissione e viene spesso utilizzato in apparecchiature di precisione.

ⅲAngolo di pressione

• Condizione di stress coinvolta..
• Influisce sul grado di coincidenza:Se il grado di coincidenza è elevato, la stabilità della trasmissione è buona e la capacità portante è elevata; L'angolo di pressione inappropriato ridurrà il grado di coincidenza e influenzerà la stabilità della trasmissione e la capacità portante.

Soluzioni per ingranaggi di precisione DINGSCO —Forza pionieristica nella trasmissione di apparecchiature

Vantaggi principali: attrezzature all’avanguardia × processi digitalizzati × servizi a ciclo completo

In qualità di produttore leader di ingranaggi di precisione, DINGSCO è specializzato nella produzione personalizzata di micro ingranaggi conici a spirale ad alta precisione e ingranaggi ipoidi attraverso le nostre molteplici rettificatrici/fresatrici per ingranaggi conici a spirale a cinque collegamenti CNC a sette assi e la tecnologia di taglio conico a spirale Gleason. Con la classe di precisione DIN 6 (errore del profilo del dente ≤ ±5μm), un'efficienza di trasmissione superiore al 95% e rapporti di riduzione ultraelevati, forniamo soluzioni di trasmissione affidabili per robotica, azionamenti di motori, veicoli a nuova energia e altro ancora.

Perché scegliere DINGSCO?
✅ Alta precisione:Raggiunge la precisione del grado DIN 6, leader del settore nel controllo degli errori del profilo del dente.

✅ Alta efficienza:Con un rapporto di riduzione a stadio singolo fino a 300:1 e un'efficienza di trasmissione superiore al 95%.

✅Durabilità: costo del ciclo di vita inferiore del 40%, tasso di guasto <0,5%.
✅Risposta rapida:Il processo digitale può ridurre il ciclo di consegna a 20 giorni lavorativi.

Contattaci presto per proposte di ottimizzazione degli ingranaggi e simulazioni di meshing 3D!
