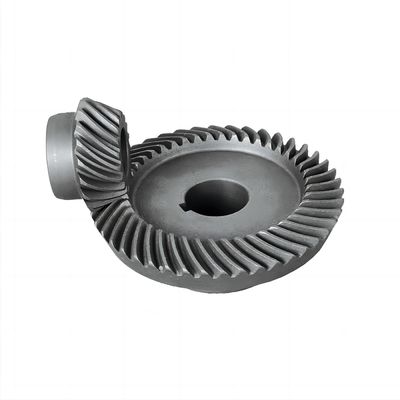

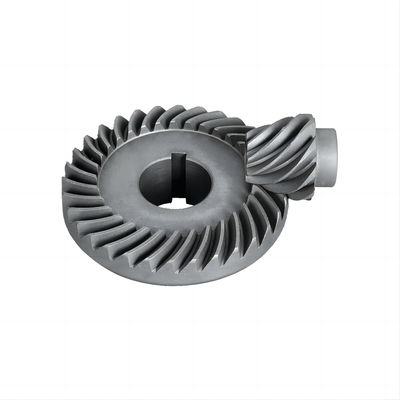

Un ingranaggio a busta a spirale è un tipo di ingranaggio a busta che ha denti curvi tagliati in un modello a spirale intorno alla faccia dell'ingranaggio.Questi ingranaggi sono utilizzati per trasmettere potenza e movimento tra assi non paralleli che si intersecano.
Le caratteristiche del prodotto degli ingranaggi convelati a spirale sono:
1. Forma dei denti: gli ingranaggi convelati a spirale hanno denti curvi tagliati in forma a spirale. La curvatura dei denti consente una rete più liscia e un rumore ridotto rispetto agli ingranaggi convelati dritti.Anche i denti sono affusolati., che aiuta a distribuire il carico uniformemente sulla superficie degli ingranaggi.
2Spinta assiale: gli ingranaggi a guinzaglio a spirale producono spinta assiale a causa dell'angolo di elica dei denti.Questa spinta assiale può essere gestita usando cuscinetti di spinta o progettando un sistema di ingranaggi per contrastare la spinta.
3. Alta capacità di carico: gli ingranaggi a guinzaglio a spirale hanno una elevata capacità di carico a causa della loro area di contatto più grande rispetto agli ingranaggi a guinzaglio dritti.Il design dei denti a elica consente un maggiore coinvolgimento dei denti, con conseguente migliore distribuzione del carico e maggiore capacità di trasferimento della coppia.
4. Efficienza: la struttura a elica dei denti di questi ingranaggi aumenta l'efficienza complessiva del sistema di ingranaggi.migliorando così l'efficienza della trasmissione.
5. Rumore e vibrazione: rispetto agli ingranaggi a concave dritti, gli ingranaggi a concave a spirale producono meno rumore e vibrazione.risultante in un funzionamento più silenzioso.
Caratteristiche di lavorazione:
1. DH produzione di precisione: gli ingranaggi a guinzaglio a spirale richiedono processi di produzione di precisione a causa della loro complessa geometria dei denti.con una lunghezza massima di 20 mm o piùLa precisione del processo di taglio influisce direttamente sulle prestazioni e sulla durata dell'attrezzatura.
2. Macinatura degli ingranaggi: dopo il processo di taglio iniziale, gli ingranaggi a guinzaglio a spirale spesso devono essere macinati.Assicurare la corretta reticolazione degli ingranaggi per ridurre rumore e vibrazioni durante il funzionamento.
3Trattamento termico: il trattamento termico è un passaggio essenziale nella lavorazione di ingranaggi a spirale.Si tratta di riscaldare l'attrezzatura ad una certa temperatura e poi spegnerla per ottenere la durezza e la resistenza richiesteIl trattamento termico contribuisce a migliorare la durata degli ingranaggi e la resistenza all'usura.
4- Ispezione e controllo qualità: a causa della natura critica degli ingranaggi a spirale, sono adottate rigorose procedure di ispezione e controllo qualità durante il loro processo di produzione.Per garantire la precisione dimensionale e la consistenza del profilo dentale degli ingranaggi, utilizziamo vari metodi di misura, come le macchine tridimensionali di misura delle coordinate (CMM).
Attrezzature di produzione avanzate
DH dispone di molteplici macchine di rettifica a guinzaglio a spirale a 7 assi a 5 collegamenti CNC e macchine di rettifica a guinzaglio in grado di elaborare un accoppiamento dei denti ipoidi e trasversali con alto rapporto di riduzione.
Attrezzature di prova avanzate
Utilizzare un centro di misurazione di ingranaggi ad alta precisione per completare il rilevamento dell'accuratezza del passo dell'ingranaggio, il rilevamento degli errori del profilo dentale e la correzione inversa degli errori del profilo dentale.
Software professionale
La nostra fabbrica ha un set completo di software per realizzare la produzione digitale a circuito chiuso di ingranaggi a spirale, funzioni come la progettazione degli ingranaggi, il calcolo della resistenza, l'analisi dei contatti, il calcolo degli strumenti,inversione dell'errore di profilo dentale, ecc. I metodi di lavorazione includono la lavorazione a cinque utensili (impostazione fissa) e la G-plete del tapper, il metodo di inclinazione a forma a spirale (SFT) e il metodo di inclinazione a forma ipoidea (HFT) dell'equidep cicloide, ecc.
