Setti di ingranaggi elicoidali per cuciture a catena per il taglio automatico dei fili

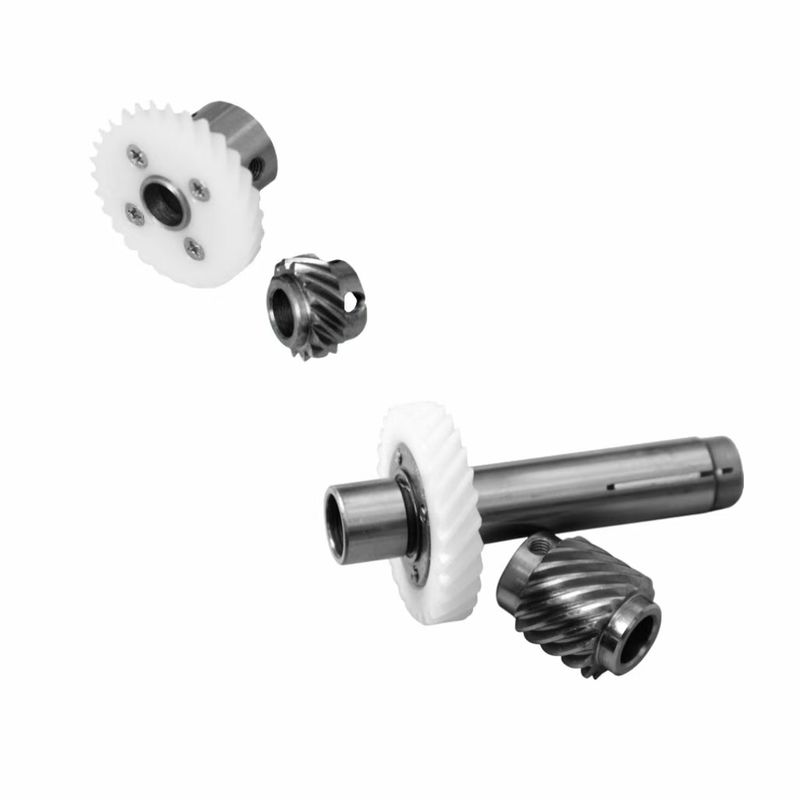

Set di ingranaggi elicoidali ad assi obliqui per tagliafilo automatico a punto annodato

I. Orientamento del design —— “Mozzo di trasmissione” della macchina da cucire a punto annodato con tagliafilo automatico
Si tratta di un gruppo di trasmissione a ingranaggi elicoidali per alberi non paralleli, appositamente progettato per macchine da cucire a punto annodato con tagliafilo automatico. Si concentra sulla soluzione dei problemi di “trasmissione spaziale compatta + coordinamento preciso delle azioni di taglio del filo”:
1. Adattabilità spaziale
Adottando una disposizione ad albero non parallelo a 90°, sostituisce il tradizionale set di ingranaggi conici/ingranaggi cilindrici, riducendo il volume del meccanismo di trasmissione nella testa della macchina da cucire del 35%. Soddisfa il requisito di design compatto delle macchine da cucire a punto annodato con tagliafilo automatico per “integrazione multi-meccanismo (cucitura, taglio del filo, alimentazione)” e supporta la miniaturizzazione delle apparecchiature (come le macchine da cucire a punto annodato da tavolo).
2. Modularità funzionale
La coppia di ingranaggi integra le funzioni di trasmissione della potenza, attivazione del taglio del filo e controllo della sequenza. Attraverso parametri di profilo del dente standardizzati, è compatibile con i sistemi di trasmissione dei principali marchi di macchine da cucire a punto annodato in patria e all'estero, riducendo i costi di ricerca e sviluppo e manutenzione delle apparecchiature.

II. Logica di trasmissione —— Coordinamento a doppio binario di “Catena di alimentazione + Catena di taglio del filo”
La coppia di ingranaggi costruisce la rete di trasmissione “motore - attuatore” della macchina da cucire a punto annodato e aziona simultaneamente due azioni principali: cucitura e taglio del filo:
1. Catena di alimentazione per la cucitura
▶Trasmissione: la rotazione ad alta velocità emessa dal motore viene decelerata e la coppia viene aumentata dall'ingranaggio di trasmissione, e la potenza viene distribuita al meccanismo del crochet e al meccanismo di alimentazione, garantendo la densità uniforme dei punti di cucitura.
▶Controllo della sincronizzazione: Utilizzando l'elevato rapporto di contatto dell'ingranamento degli ingranaggi elicoidali, la vibrazione della trasmissione viene ridotta, rendendo la penetrazione dell'ago e l'aggancio del filo del crochet accuratamente sincronizzati, con un tasso di salto del filo ≤ 0,1%.
2. Catena di azione di taglio del filo
▶Meccanismo di attivazione: Al termine della cucitura, il sistema di controllo elettronico attiva l'elettromagnete di taglio del filo, la camma di taglio del filo collegata alla coppia di ingranaggi ruota e spinge il gruppo coltello mobile per completare l'azione di “separazione - taglio del filo”, con un tempo di risposta al taglio del filo ≤0,2s.
▶Garanzia di precisione: La proprietà autolubrificante dell'ingranaggio condotto garantisce la rotazione uniforme della camma di taglio del filo e lo spazio di taglio tra il coltello mobile e il coltello fisso viene mantenuto stabilmente a 0,05-0,1 mm, realizzando il “taglio unico per entrambi” del filo superiore e del filo della bobina, con un tasso di successo del taglio del filo ≥99,5%.

III. Scenari di adattamento —— “Copertura completa delle condizioni di lavoro” della macchina da cucire a punto annodato con tagliafilo automatico
La coppia di ingranaggi è personalizzata in termini di materiali e parametri per adattarsi ai diversi scenari applicativi delle macchine da cucire a punto annodato:
1. Compatibilità dei tessuti
▶Per tessuti leggeri e sottili: vengono utilizzati ingranaggi a modulo piccolo (m=1-1,5 mm) per ridurre la coppia di trasmissione e la precisione di alimentazione del meccanismo di alimentazione è ≤± 0,1 mm, evitando la formazione di pieghe nel tessuto.
▶Per tessuti pesanti: vengono selezionati ingranaggi a modulo grande (m=2-3 mm), la capacità di carico della superficie del dente viene aumentata del 40% e la forza di taglio del filo raggiunge i 5-10 N, garantendo l'integrità del taglio del filo per tessuti pesanti.
2. Adattabilità del processo
▶Cucitura a punto annodato ordinaria: il rapporto di trasmissione della coppia di ingranaggi i=10-15 e la velocità di cucitura è di 2000-3000 punti al minuto, soddisfacendo la domanda di produzione di massa.
▶Cucitura decorativa: attraverso la progettazione di viti senza fine/ingranaggi elicoidali a più principi, viene realizzata la regolazione continua del rapporto di trasmissione, supportando l'ampiezza di oscillazione dell'ago di 2-10 mm e adattandosi alla domanda di modelli di punti complessi.

Questo set di coppie di ingranaggi elicoidali per alberi non paralleli, con il suo design di trasmissione spaziale compatto, la logica di coordinamento dell'azione a doppio binario e la capacità di adattamento a tutti gli scenari, diventa il “mozzo di trasmissione” della macchina da cucire a punto annodato con tagliafilo automatico. Non solo soddisfa le esigenze principali della macchina da cucire a punto annodato per “cucitura efficiente + taglio del filo preciso”, ma promuove anche l'aggiornamento delle apparecchiature dell'industria dell'abbigliamento attraverso l'equilibrio tra standardizzazione e personalizzazione —— Piccoli ingranaggi guidano l'alta efficienza e supportano la trasformazione dell'industria dell'abbigliamento da “intensiva di manodopera” a “intensiva di tecnologia”.

DINGSCO Precision Gear Solutions — Forza pionieristica nella trasmissione delle apparecchiature

Vantaggi principali: Apparecchiature all'avanguardia × Processi digitalizzati × Servizi a ciclo completo


In qualità di produttore leader di ingranaggi di precisione, DINGSCO è specializzata nella produzione personalizzata di ingranaggi conici a spirale e ingranaggi ipoidi di micro-precisione attraverso le nostre multiple macchine di rettifica/fresatura di ingranaggi conici a spirale a sette assi a cinque collegamenti CNC e la tecnologia di taglio a spirale Gleason. Con la classe di precisione DIN 6 (errore del profilo del dente ≤ ±5μm), un'efficienza di trasmissione superiore al 95% e rapporti di riduzione ultra-elevati, offriamo soluzioni di trasmissione affidabili per robotica, azionamenti motore, veicoli a nuova energia e altro ancora.

Perché scegliere DINGSCO?
✅ Alta precisione: Raggiungendo la precisione di grado DIN 6, leader del settore nel controllo degli errori del profilo del dente.

✅ Alta efficienza: Con un rapporto di riduzione a stadio singolo fino a 300:1 e un'efficienza di trasmissione superiore al 95%.

✅ Durata: Costo del ciclo di vita inferiore del 40%, Tasso di guasto <0,5%.
✅ Risposta rapida: Il processo digitale può ridurre il ciclo di consegna a 20 giorni lavorativi.

Contattaci subito per proposte di ottimizzazione degli ingranaggi e simulazioni di ingranamento 3D!
