Trasmissione ad angolo retto a spirale di precisione con carburante e spegnimento e grado di precisione ISO 5-6
  • Trasmissione ad angolo retto a spirale di precisione con carburante e spegnimento e grado di precisione ISO 5-6
Trasmissione ad angolo retto a spirale di precisione con carburante e spegnimento e grado di precisione ISO 5-6

Trasmissione ad angolo retto a spirale di precisione con carburante e spegnimento e grado di precisione ISO 5-6

Luogo di origine Changsha, Cina
Marca SJ, DH
Certificazione ISO 9001
Dettagli del prodotto
Applicazione:
microriduttori, sistemi di automazione e macchinari ad alte prestazioni.
Tipo di marcia:
Coppia di ingranaggi conici a spirale
Materiale:
20CrMnTi, 17CrNiMo6, SCM420 o acciaio legato personalizzato
Codice Hs:
848340
Trattamento termico:
Carburazione & estiguere
Durezza superficiale:
HRC58–62
Gioco:
≤ 6 arcomin
Efficienza:
≥ 94%
Grado di precisione:
ISO5-6
Evidenziare:

Dispositivi di riduzione industriali

,

ingranaggio riduttore

,

Dispositivi a bevel

Termini di pagamento e di spedizione
Quantità di ordine minimo
Negoziabile
Prezzo
Negoziabile
Imballaggi particolari
Secondo le richieste dei clienti
Tempi di consegna
(ordine campione) 7 giorni
Termini di pagamento
T/T
Capacità di alimentazione
Negoziabile
Descrizione del prodotto

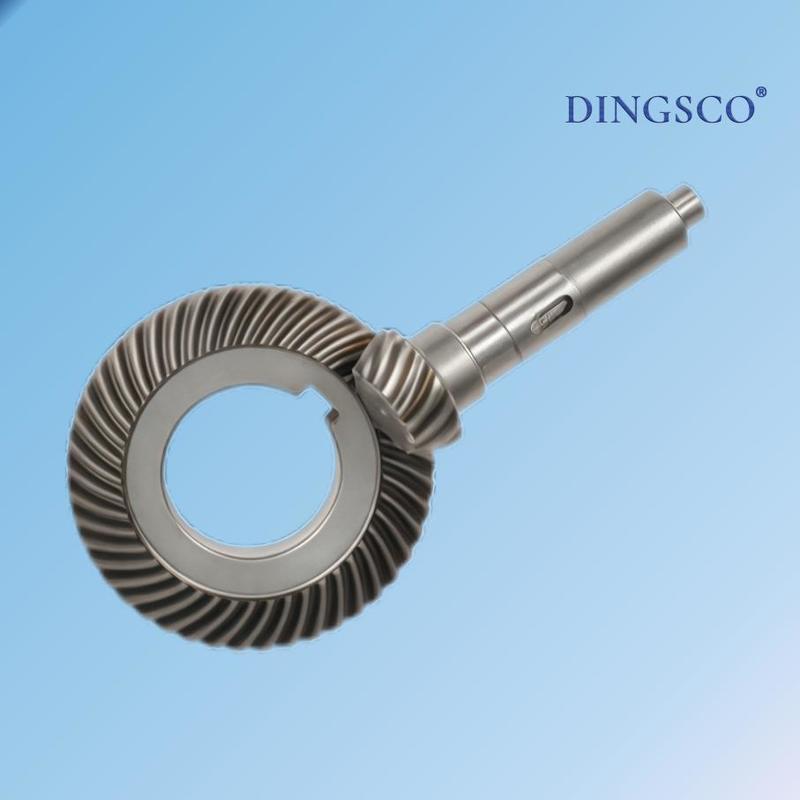

Set di ingranaggi conici a spirale per trasmissione ad angolo retto di precisione
Il set di ingranaggi conici a spirale è un componente di trasmissione meccanica di alta precisione progettato per trasferire il moto e la potenza tra alberi intersecanti, tipicamente ad un angolo di 90 gradi. Con la geometria elicoidale dei denti, questi ingranaggi offrono una trasmissione di potenza fluida, silenziosa ed efficiente, ideale per microriduttori, sistemi di automazione e macchinari ad alte prestazioni.
Struttura e Principio di Funzionamento
Questa coppia di ingranaggi è composta da:
  • Pignone conico (ingranaggio piccolo) - collegato all'albero di ingresso, responsabile dell'azionamento
  • Ingranaggio conico (ingranaggio grande) - montato sull'albero di uscita, trasmette il moto ad angolo retto
Il design conico a spirale consente l'innesto progressivo dei denti, riducendo al minimo rumore e vibrazioni rispetto agli ingranaggi conici diritti. I denti sono rettificati con precisione dopo il trattamento termico per garantire un'eccellente accuratezza di contatto, un'elevata capacità di carico e una lunga durata.
Specifiche Tecniche
Tipo di ingranaggio Coppia di ingranaggi conici a spirale
Angolo di trasmissione 90° (personalizzabile 60°-120°)
Gamma del modulo m0.8 - m6
Accuratezza della superficie dei denti AGMA 10-12 / DIN 6
Rapporto di trasmissione da 1:1 a 1:10
Materiale 20CrMnTi, 17CrNiMo6, SCM420 o acciaio legato personalizzato
Trattamento termico Cementazione e tempra (Durezza superficiale HRC58-62)
Rettifica dei denti Rettifica di precisione per bassa rumorosità
Finitura superficiale Ra ≤ 0.8 μm
Gioco ≤ 6 arcmin (tipo di precisione)
Efficienza ≥ 94%
Lubrificazione Olio o grasso sintetico per ingranaggi
Ambiente di applicazione -20°C ~ +120°C
Processo di fabbricazione
  1. Taglio ingranaggi CNC - Centri di taglio ingranaggi Gleason o Klingelnberg avanzati garantiscono una perfetta geometria a spirale
  2. Trattamento termico - Cementato e temprato per la durezza superficiale mantenendo la tenacità del nucleo
  3. Rettifica ingranaggi - La rettifica di alta precisione raggiunge bassa rumorosità e gioco minimo
  4. Bilanciamento dinamico - Garantisce un funzionamento regolare ad alte velocità
  5. Ispezione e collaudo - Ogni ingranaggio viene sottoposto a verifica di eccentricità, contatto dei denti e coppia prima della consegna
